04 – Hardware: Elektronik

Komponenten / Components

Wandograph Anfänger / Muralograph Beginner

wir verwenden folgende Bauteile / we are using the following part:

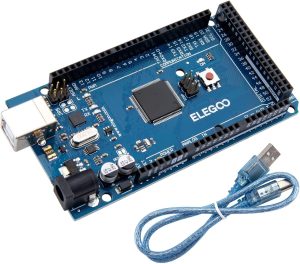

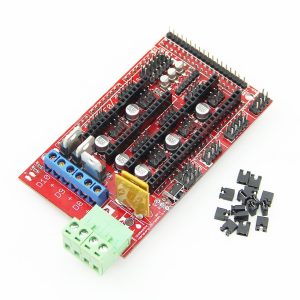

Arduino MEGA + RAMPS 1.4
2 x Pololu A4988 Schrittmotor Treiber
2 x Nema 17 42Ncm 1.5A 1,8 Grad Bipolarer Schrittmotor

Wandograph Fortgeschrittene / Muralograph Advanced

Vorschlag:

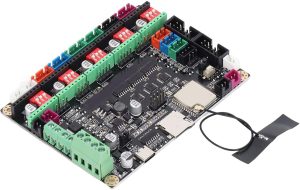

MKS-Tiny Bee

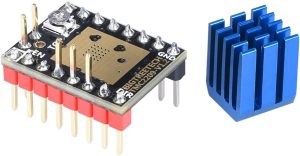

2 x TMC2209 V1.2 Schrittmotor Treiber

2 x Nema 17 42Ncm 1.5A 1,8 Grad Bipolarer Schrittmotor

Bauteil Diagramme / Part Schematics (Arduino MEGA + RAMPS 1.4)

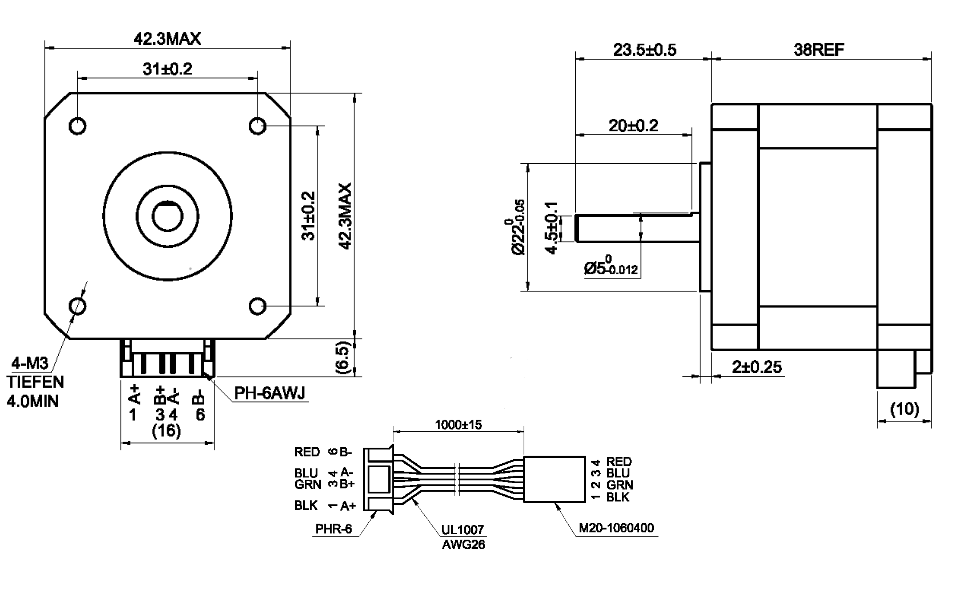

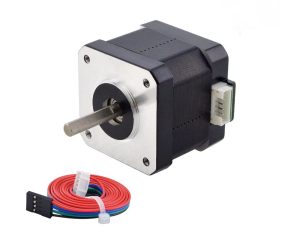

Stepperonline NEMA 17 Schrittmotoren – 17HE15-1504S:

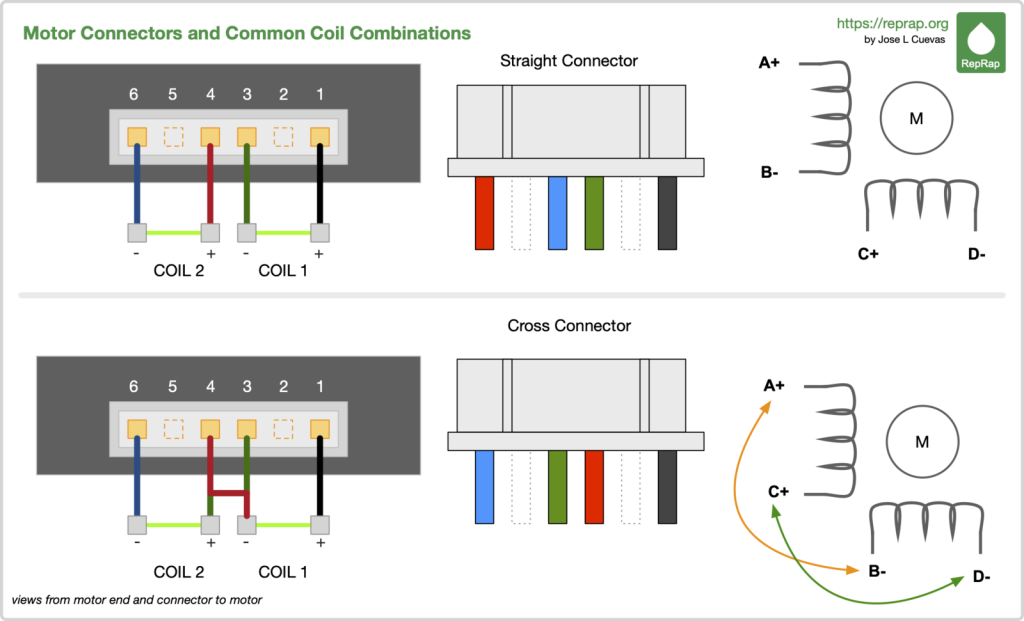

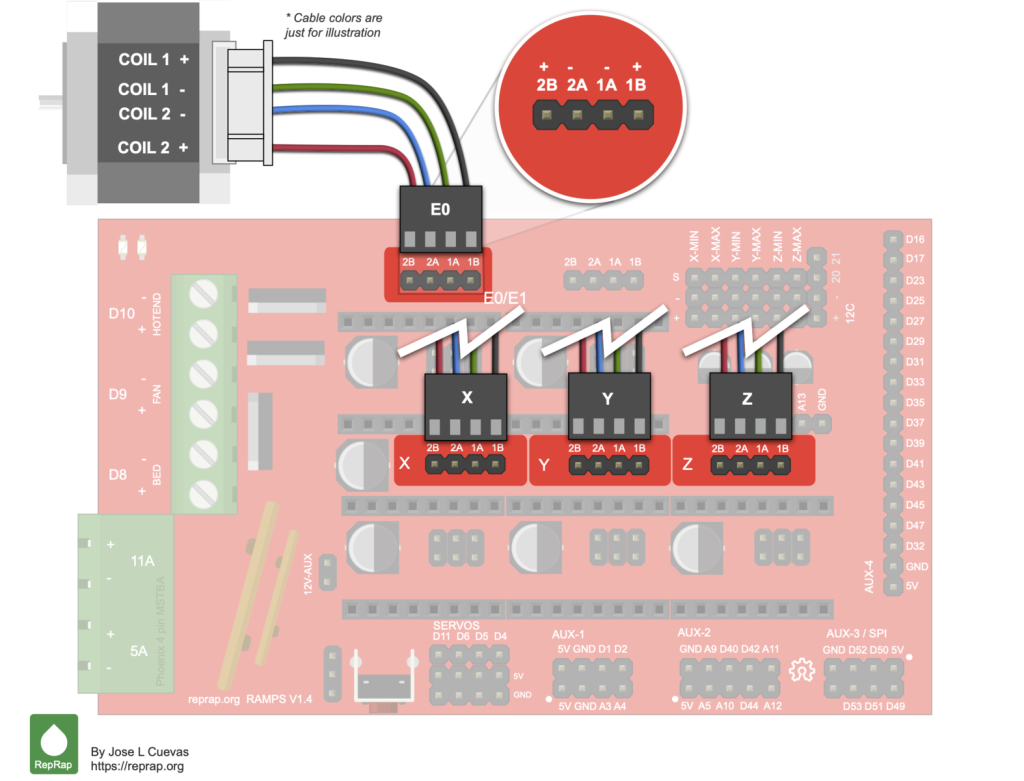

Schrittmotoren mit RAMPS 1.4 verbinden / Connecting Steppers to RAMPS 1.4:

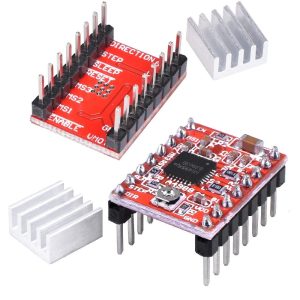

A4988 Schrittmotor Treiber einstellen / Adjusting the A4988 Stepper Drivers:

Helferleins / Helpers

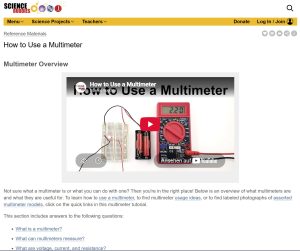

Wie man ein Multimeter benutzt / How to use a multimeter

https://www.sciencebuddies.org/science-fair-projects/references/how-to-use-a-multimeter

oder /or:

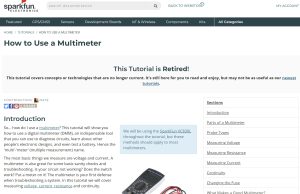

https://learn.sparkfun.com/tutorials/how-to-use-a-multimeter
